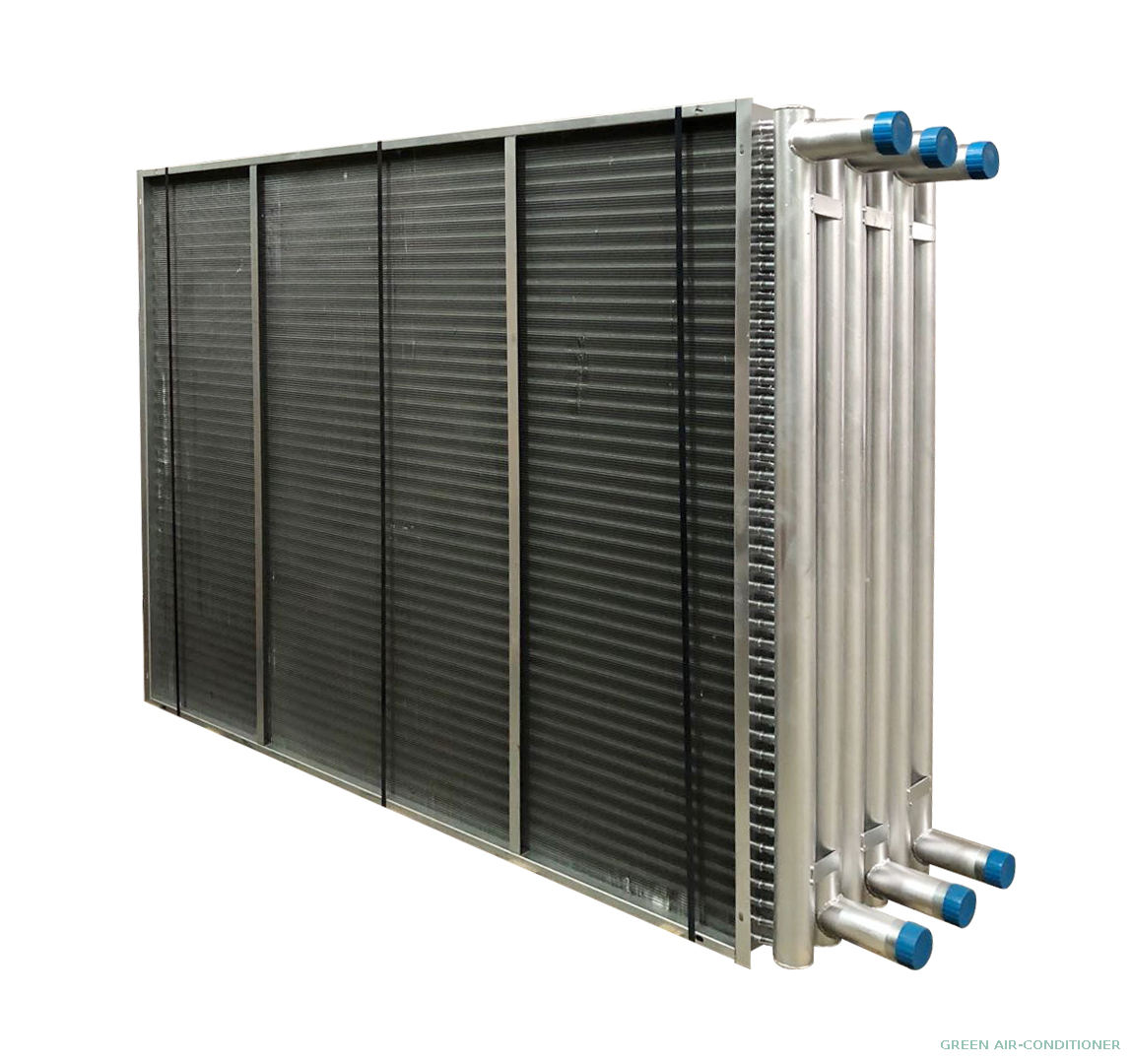

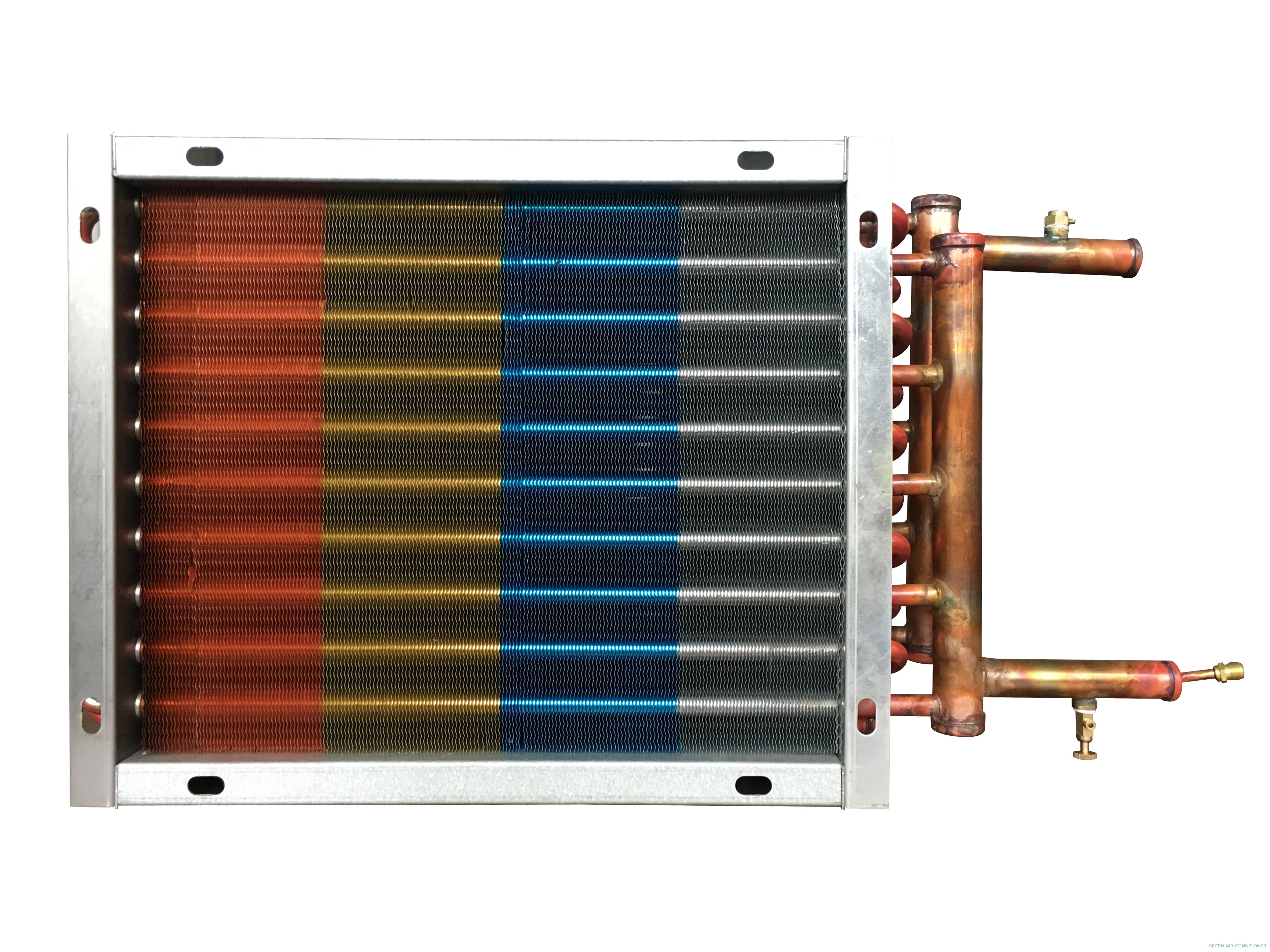

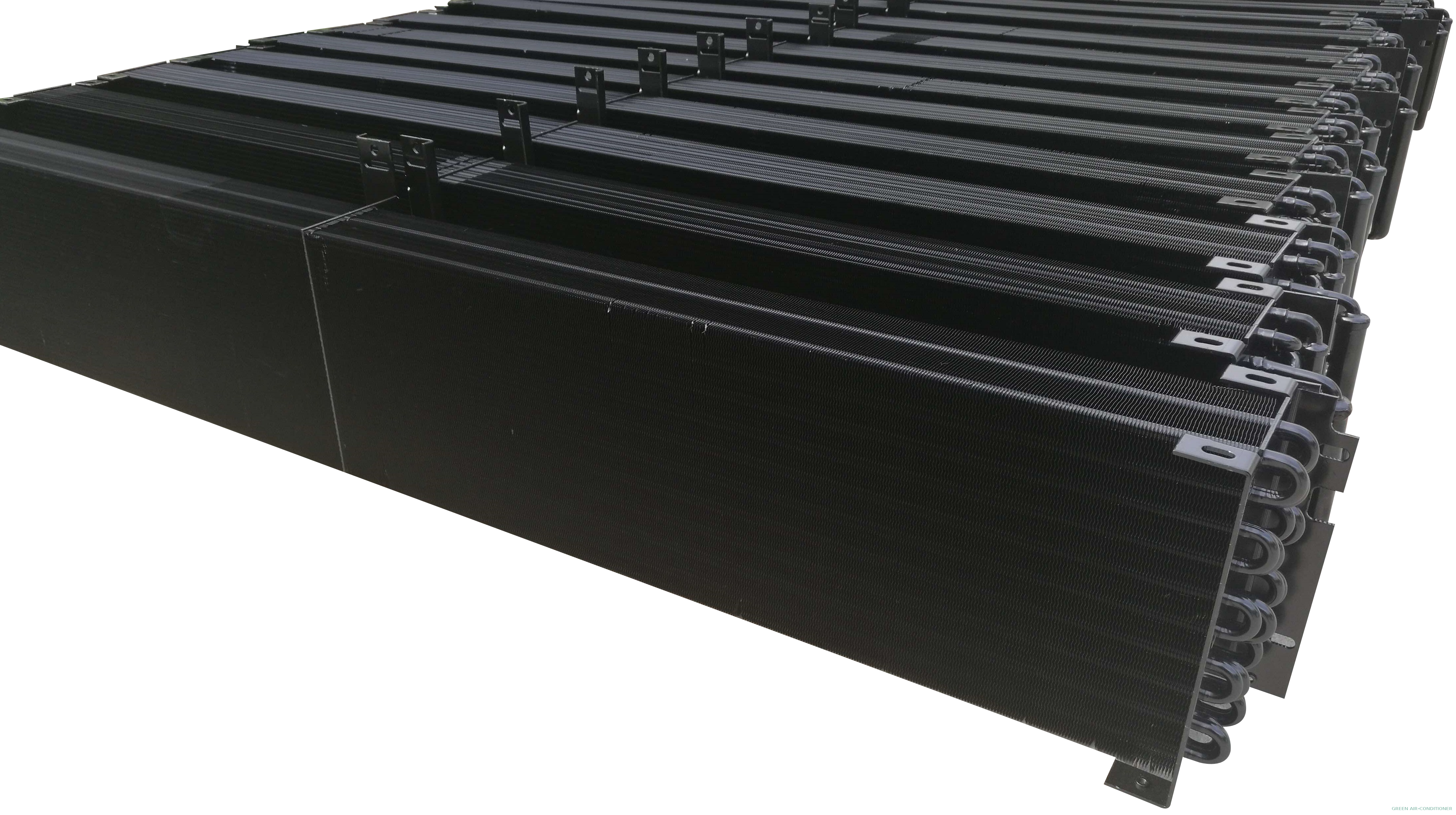

Спецификация теплообменника

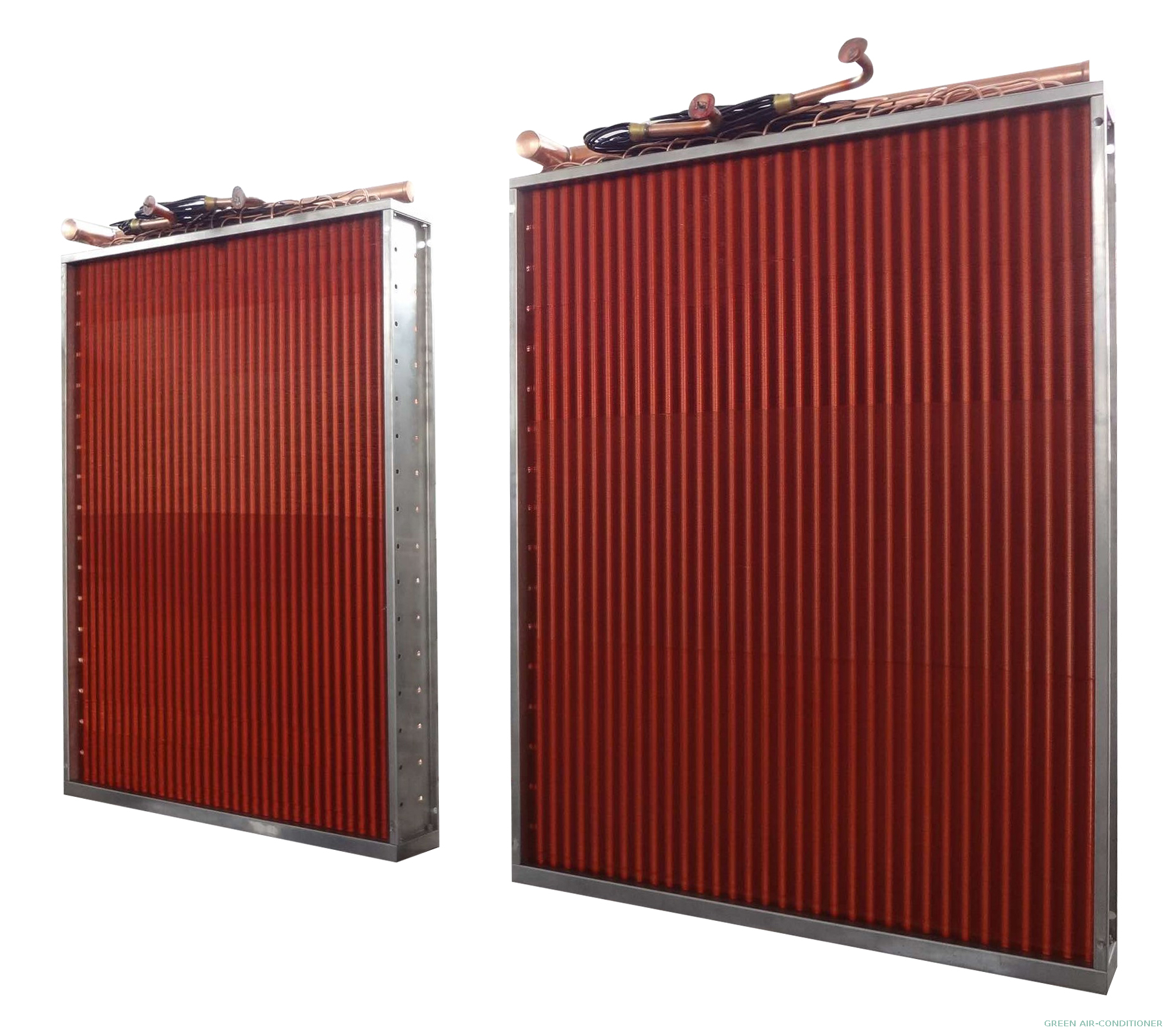

Материал трубки: углеродистая сталь/медная трубка

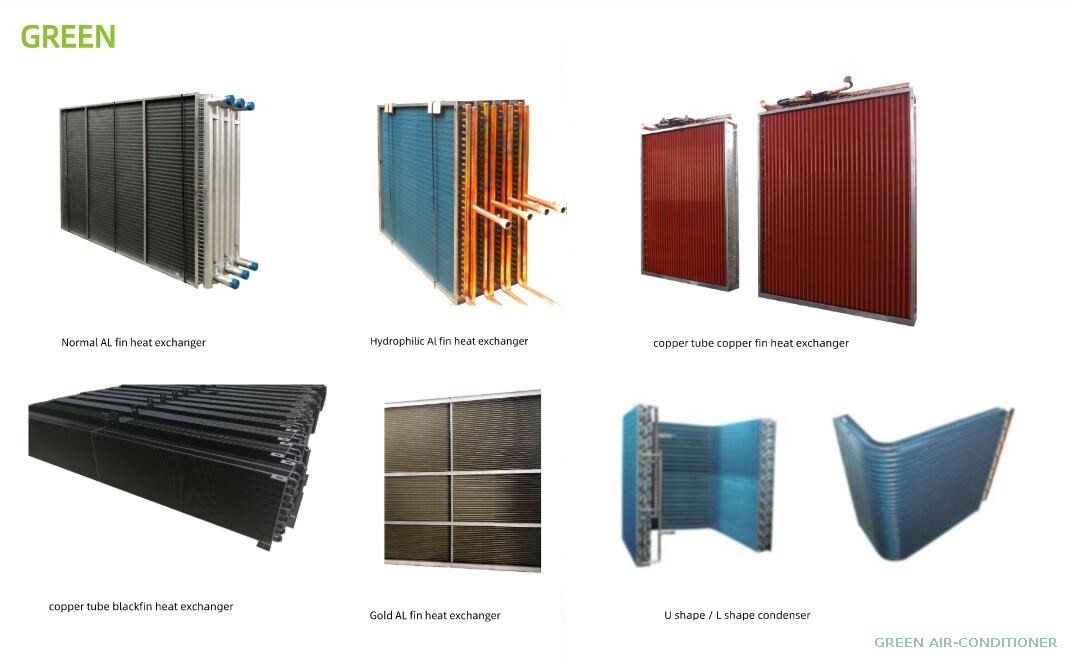

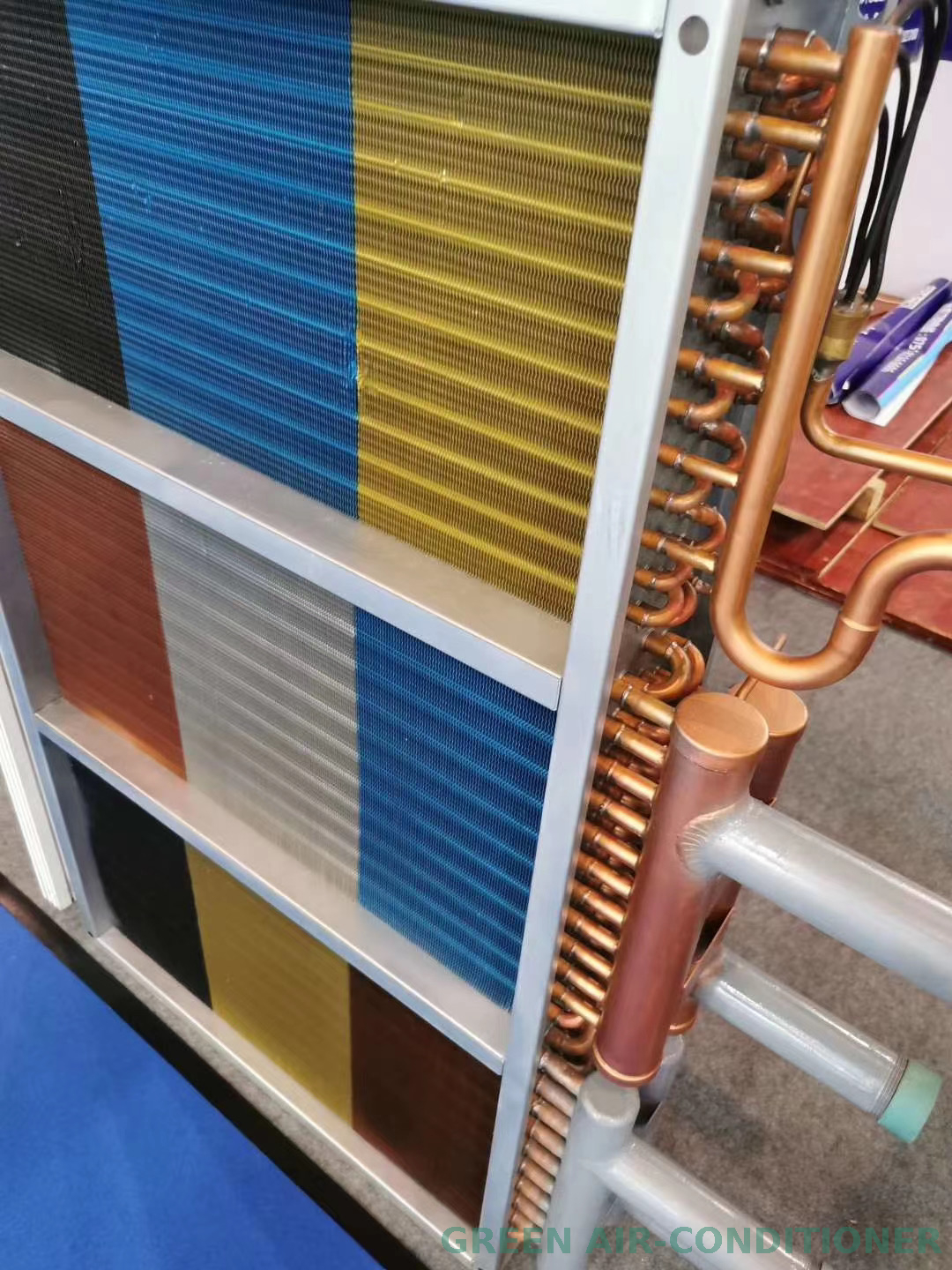

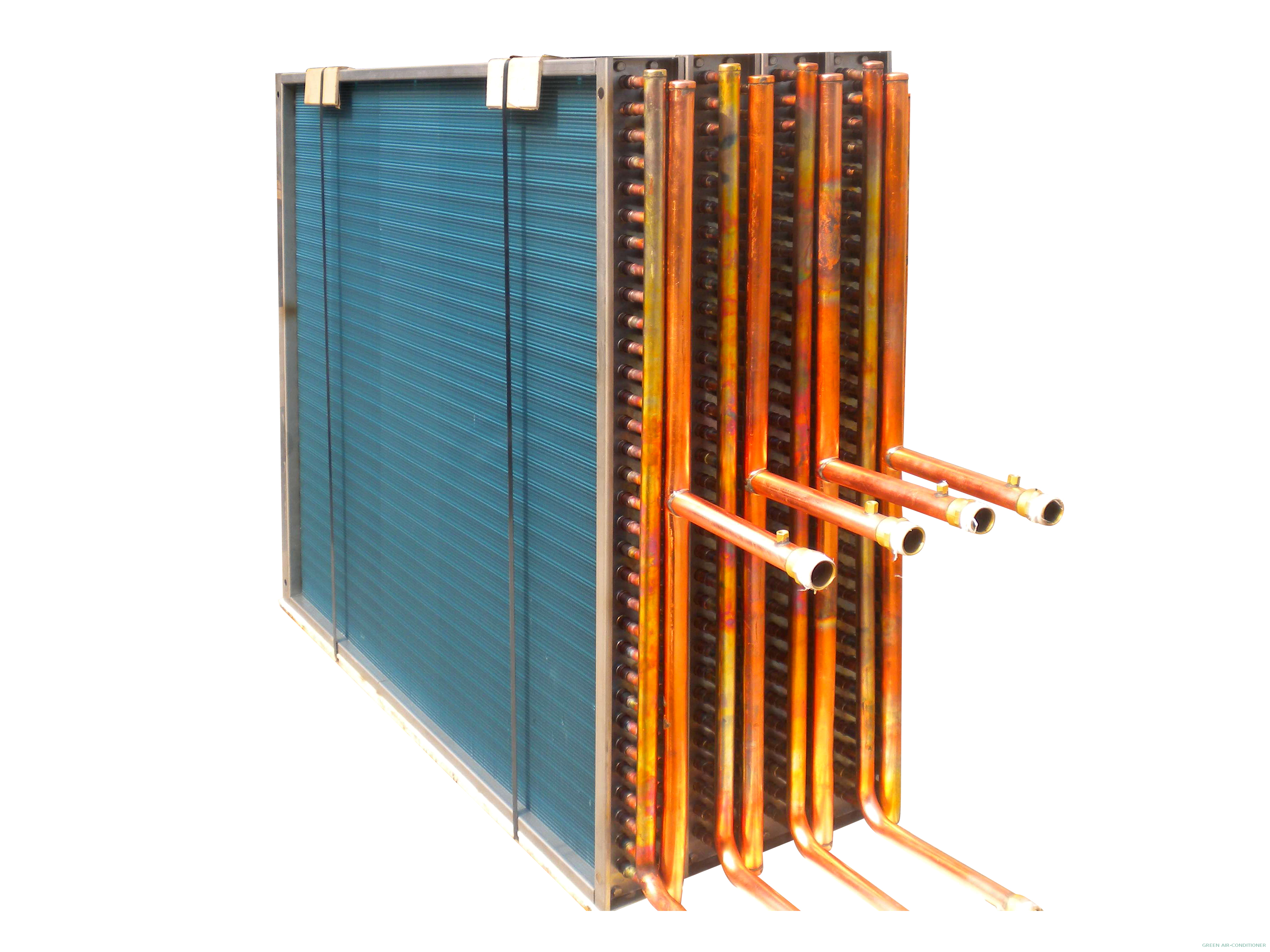

Материал ребер: гидрофильный, голый, черная фольга, медная фольга, золотая фольга.
Материал рамы: оцинкованная сталь/оцинкованная сталь/нержавеющая сталь.
Тип плавника: Плоский плавник, Гофрированный плавник, Жалюзи/копьевидный плавник
Трубка: диаметр 7 мм, 7,94 мм, 9,52 мм, 12,7 мм, 15,88 мм.
внутренняя резьба или гладкая трубка.
6. Используйте средства: вода/пар/охлаждение.
7. Ряды трубок: 2 ряда, 3 ряда, 4 ряда, 6 рядов, 8 рядов и т. д.
8. Широко используется в холодильной промышленности, холодильных камерах и других системах охлаждения.
Мы можем поставлять продукцию по индивидуальным образцам или чертежам.

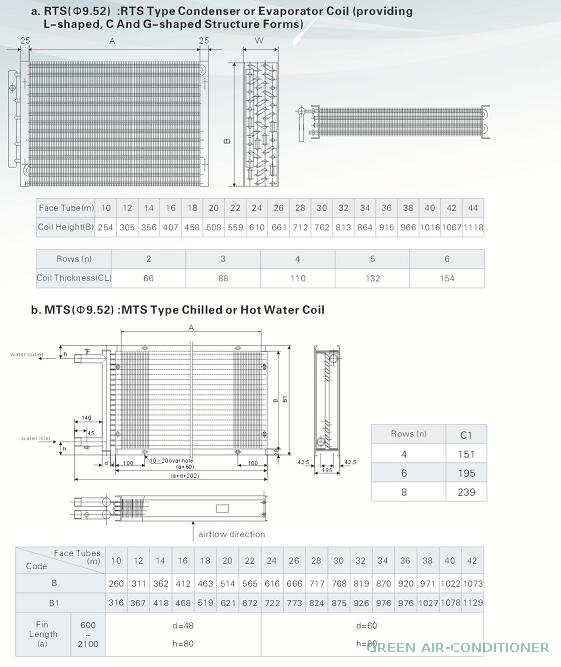

СПЕЦИФИКАЦИЯ ИНСТРУМЕНТА
Элемент | Диаметр трубки (мм) | Шаг плавника/Геометрия | Поверхность ребра | ИПП (мм) |
1 | Φ7 | 21*18,2 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,2-3,0 |
21*12,7 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,2-2,5 |
19,05*16,5 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,2-2,5 |
2 | Φ7,94 | 25,4*22 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,5-3,0 |
22*19.05 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,5-3,0 |
3 | Φ9,52 | 25,4*22 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,5-5,5 |
25*21,65 | жалюзийный плавник. Синусоидальный плавник. Плоский плавник. | 1,5-5,5 |
4 | Φ12,7 | 31,75*27,5 | Синусоидальный плавник. Плоский плавник. | 1,5-6,0 |
38,1*33 | Синусоидальный плавник. Плоский плавник. | 1,5-9,0 |
5 | Φ16 | 38,1*33 | Синусоидальный плавник. Плоский плавник. | 1,5-6,0 |
50*50 | Синусоидальный плавник. Плоский плавник. | 1,5-10,0 |
